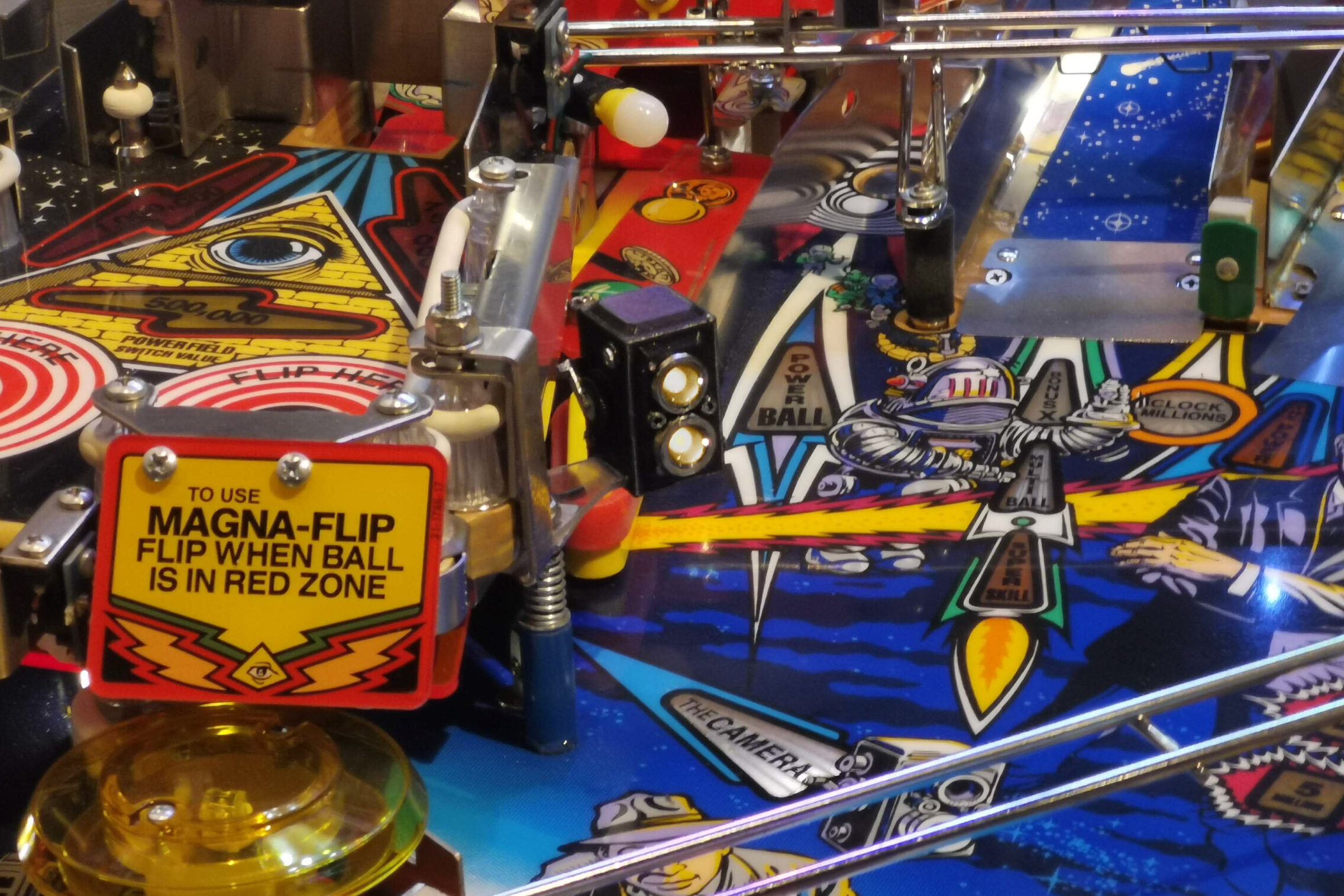

Die Kamera entspricht der, die auf dem Spielfeld zu sehen ist.
Die Kamera ist aus Kunstharz gefertigt und handbemalt. Im Inneren der Kamera befinden sich zwei LEDs, die vorverkabelt sind und jedes Mal aufleuchten, wenn die „Camera“-Spielfeldbeleuchtung aufleuchtet.

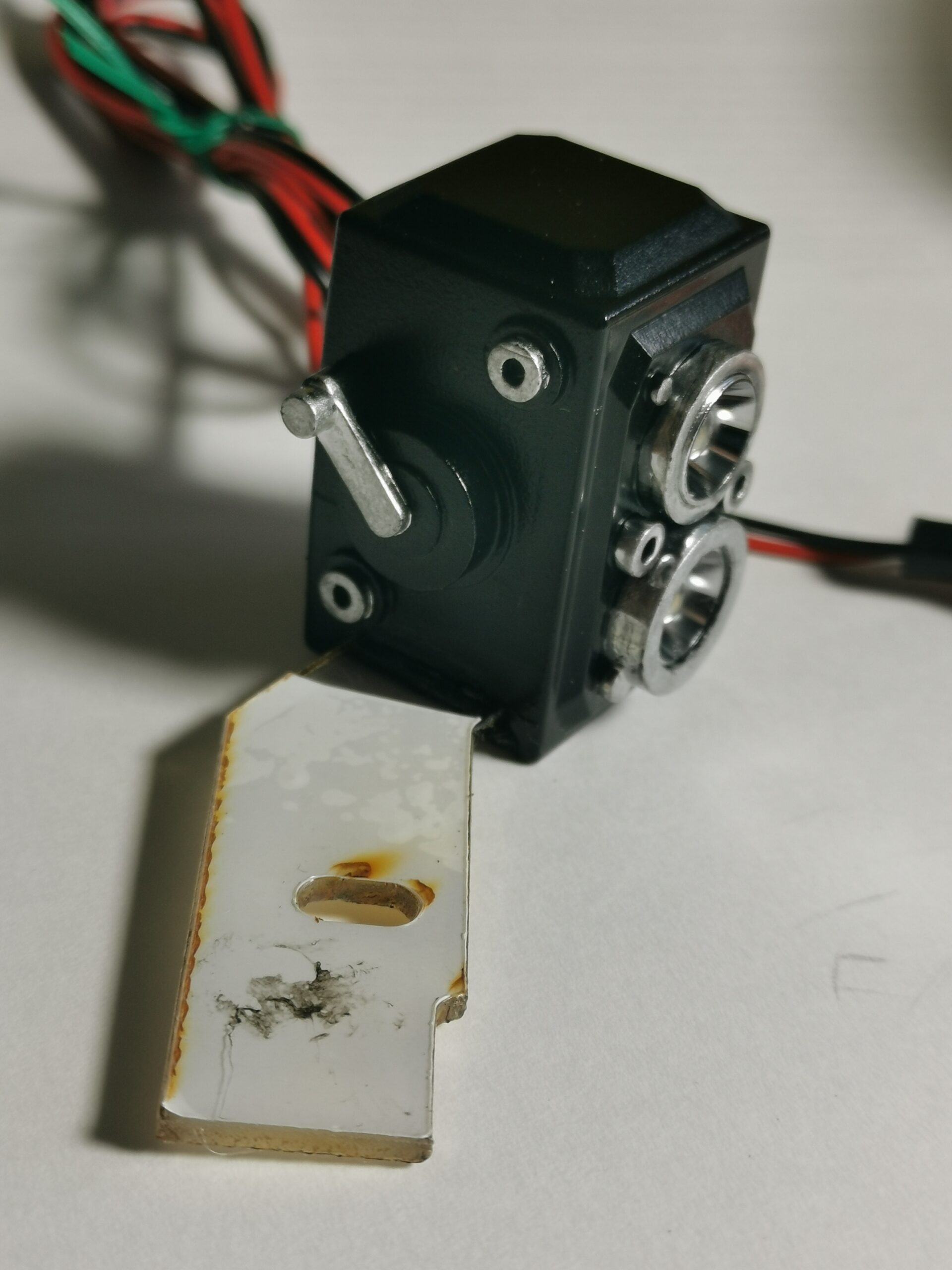

Für die einfache Installation ist eine Halterung aus bruchfestem Lexan an der Kamera befestigt, über die die Kamera (wie am Foto ersichtlich) beim Mini Playfield montiert wird.

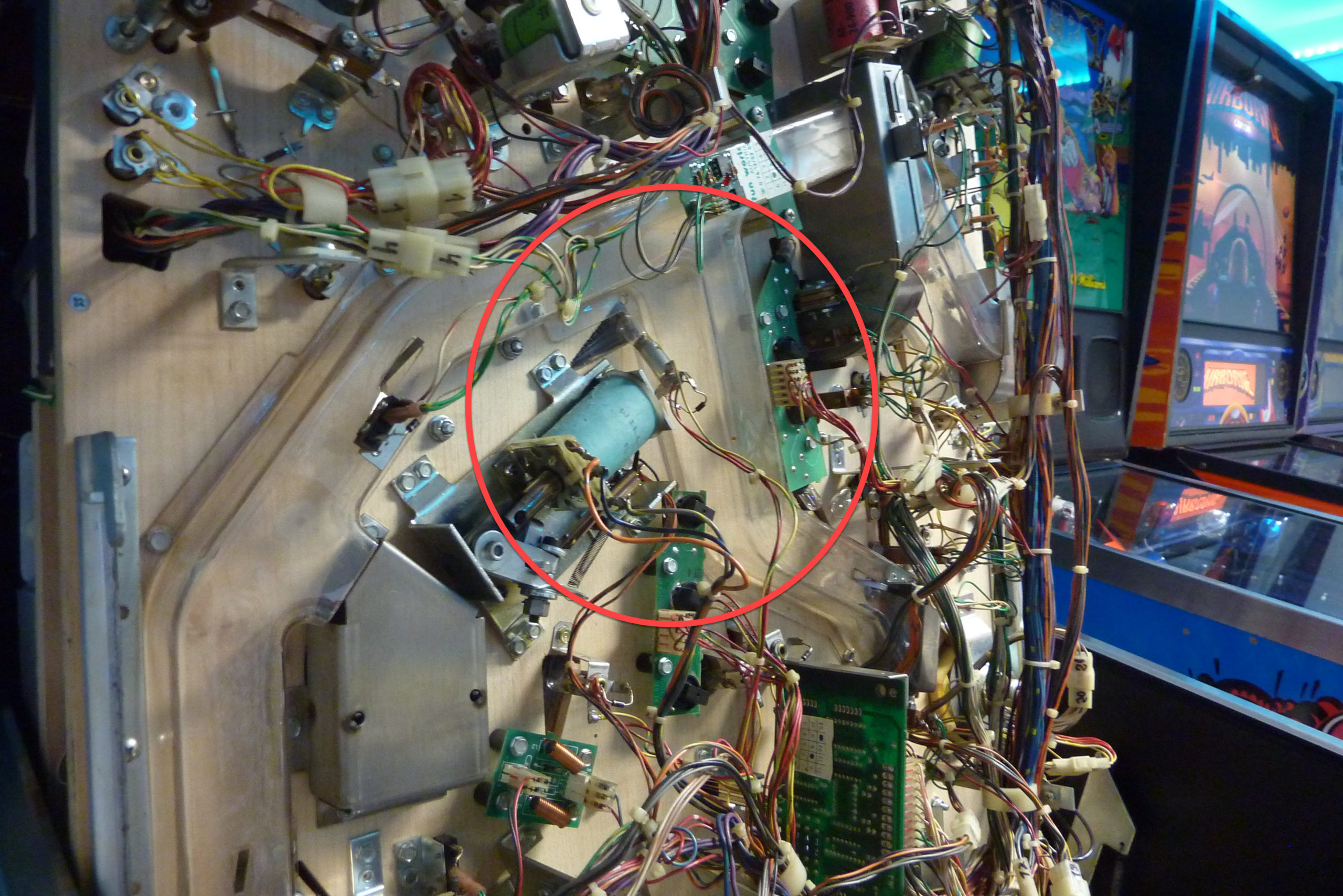

Das Kabel wird unter dem Mini Payfield durchgeführt und unter dem Spielfeld mit dem Krokodilklemmen an der Beleuchtung der „Camera“-Inserts angeschlossen.
Achtung! Es ist bei der Installation der Verkabelung auf die richtige Polung der Anschlüsse zu achten (siehe Foto)! Sollten die Klemmen falsch herum angeschlossen werden, leuchten die LEDs nicht. Außerdem ist darauf zu achten, dass die maximale Spannung von 5V nicht überschritten werden darf, da die Vorwiderstände der LEDs für 5V ausgelegt sind.
Einfach – Plug-and-Play. Es sind keine dauerhaften Änderungen erforderlich.
Die Schutzfolie von der Lexanbefestigung der Camera auf beiden Seiten entfernen und unter der Mutter des Miniplayfields (siehe Foto) befestigen. Das Kabel vorsichtig unter dem Miniplayfield und weiter durch die Durchführung am Playfield (siehe nächstes Foto) durchfädeln.
Dabei darauf achten, dass das Kabel so gelegt wird, dass es nicht durch Flipperkugeln, welche unter dem Playfield durchgeschossen werden, beschädigt wird.
Danach die beiden Krokoklemmen – wie am Foto gezeigt – an die Lampenfassung der Beleuchtung des Camera-Inserts anschließen. Bitte auf die Polung achten. Plus (Rot) an die Lötstelle vom braunen Kabel und Minus (Schwarz) an die Lötstelle vom Rot/Braunen Kabel anschließen.
